環境配慮型 水性ウレタン樹脂

本製品は従来水系ウレタン樹脂よりも高固形分化およびアミンフリー化を実現したことにより、お客様における工程時間短縮、最終製品のCO₂及びVOC（揮発性有機化合物）の排出削減に貢献します。また、樹脂設計を見直したことにより、従来では困難だった溶剤系同等の高性能を発揮します。

• 製品概要
• DICの強み
• 主な⽤途
• 製品ラインナップ

環境配慮型 水性ウレタン樹脂とは

DICの強み

・環境配慮型の水性ウレタン樹脂
・高固形分 50~60%による GHG排出量削減
・アミンフリーによる VOC（揮発性有機化合物）削減
・溶剤系同等の性能 、 風合い、屈曲性

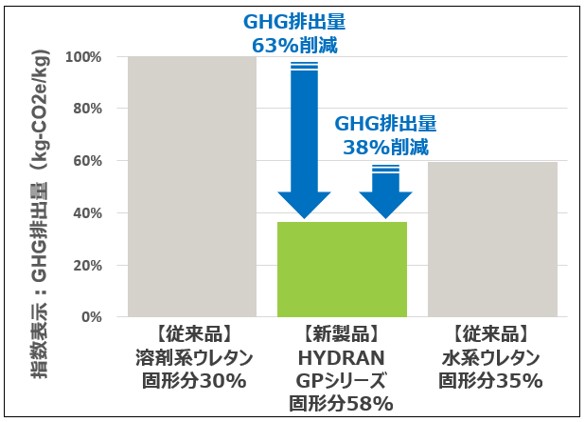

コーティング加工におけるカーボンフットプリント

（原料調達から最終製品の生産工程までのGHG排出量削減イメージ）

【算出方法】
ISO14040、ISO14044参考 弊社独自試算の数値
現時点での弊社計算方法にて試算した結果であり、将来変わる可能性があります。

主な用途

・高機能が要求されるポリウレタン合成皮革、人工皮革

- 車両内装材、家具： 耐久性、耐薬品性、耐熱性
- 靴、衣料： 柔軟性、耐加水分解性

・その他 水性ウレタン樹脂の使用用途

製品ラインナップ

合皮層	製品名	NCO	OH	固形分 （％）	100% モジュラス （MPa）	特徴
表皮 発泡 1液 接着	GP-100	無黄変	ポリエーテル	55 – 59	3.1	表皮：低温屈曲性 発泡：剥離強度、配合液安定性 接着：WETラミネーション、即剥離
表皮	GP-300	無黄変	ポリカーボネート	53 – 58	4.2	低温屈曲性、耐熱性、耐加水分解性
2液 接着	GP-500	難黄変	ポリエーテル	48 – 52	2.2	DRYラミネーション ロングポットライフ

HYDRAN GP-100

【表皮層向けウレタン樹脂】

	溶剤系PU	従来PUD	Green-WPU
品名	DIC標準品	DIC標準品	GP-100
特徴	標準品	柔軟性	1液使用可能
NCO	無黄変	無黄変	無黄変
OH	ポリエーテル/ポリエステル	ポリエーテル	ポリエーテル
固形分(%)	24-26	33-37	55-59
初期物性	架橋剤 無	カルボジイミド 有	架橋剤 無
100%M(MPa)	5.4	3	3.1
抗張力(MPa)	73.3	39.5	36.9
伸度(%)	590	525	460
流動開始温度(℃)	181	177	180
Tg(℃) E’	-64	-92	-80
耐熱性	〇	〇	〇
耐光性	△	△-〇	〇
耐加水分解性	〇	〇	〇
低温屈曲性	〇	〇	〇
2次加工性	〇	△	〇

【接着層向けウレタン樹脂 ／ WETラミネーション】

	溶剤系PU	従来PUD	Green-WPU
品名	DIC標準品	DIC標準品	GP-100
特徴	標準品	標準品	即剥離／工程簡略
加工方法	DRYラミネーション	DRYラミネーション	WETラミネーション
NCO	難黄変	無黄変	無黄変
OH	ポリエーテル/ポリエステル	ポリエーテル	ポリエーテル
固形分(%)	64-66	43-47	55-59
初期物性	NCO架橋剤 有	NCO架橋剤 有	架橋剤 無
100%M(MPa)	2.5	5.7	3.1
抗張力(MPa)	35	33	36.9
伸度(%)	520	295	460
硬化剤混合後 ポットライフ	〇	△	◎
剥離強度	〇	〇	〇
耐加水分解性	〇	△	〇
屈曲性	〇	〇	〇

HYDRAN GP-300

【表皮層向けウレタン樹脂】

	溶剤系PU		従来PUD	Green-WPU
品名	標準品	標準品	標準品	GP-300
特徴	柔軟性	耐薬品性	耐薬品性	低温屈曲性
NCO	無黄変	無黄変	無黄変	無黄変
OH	ポリカーボネート	ポリカーボネート	ポリカーボネート	ポリカーボネート
固形分(%)	24-26	24-26	33-37	53-58
初期物性	架橋剤 無	架橋剤 無	カルボジイミド 有	架橋剤 無
100%M(MPa)	3.7	5.6	5.3	4.2
抗張力(MPa)	70	104.9	75.2	46.4
伸度(%)	420	410	340	320
流動開始温度(℃)	150	190	165	170
Tg(℃) E’	-37	-29	-27	-33
耐熱性	〇	〇	〇	〇
耐光性	〇	〇	〇	〇
耐加水分解性	〇	〇	△	〇
耐オレイン酸性	△	〇	〇	△
低温屈曲性	〇	△	△	〇

HYDRAN GP-500

【接着層向けウレタン樹脂 ／ DRYラミネーション】

	溶剤系PU	従来PUD	Green-WPU
品名	DIC標準品	DIC標準品	GP-500
特徴	標準品	標準品	ロングポットライフ
加工方法	DRYラミネーション	DRYラミネーション	DRYラミネーション
NCO	難黄変	無黄変	難黄変
OH	ポリエーテル/ポリエステル	ポリエーテル	ポリエーテル
固形分(%)	64-66	43-47	48-52
初期物性	NCO架橋剤 有	NCO架橋剤 有	NCO架橋剤 有
100%M(MPa)	2.5	5.7	2.2
抗張力(MPa)	35	33	22
伸度(%)	520	295	340
硬化剤混合後 ポットライフ	〇	△	〇
剥離強度	〇	〇	〇
耐加水分解性	〇	△	〇
屈曲性	〇	〇	〇
